前述章节插图中容量与流量单位有误，仅作趋势上的特征分析。从本节开始单位错误已修复。
呼吸机控制通气模式
PC-SIMV
ASYNC 特征
常见模式特征与 Patient 4 特征完全一致，不再重复说明。
典型波形如下：

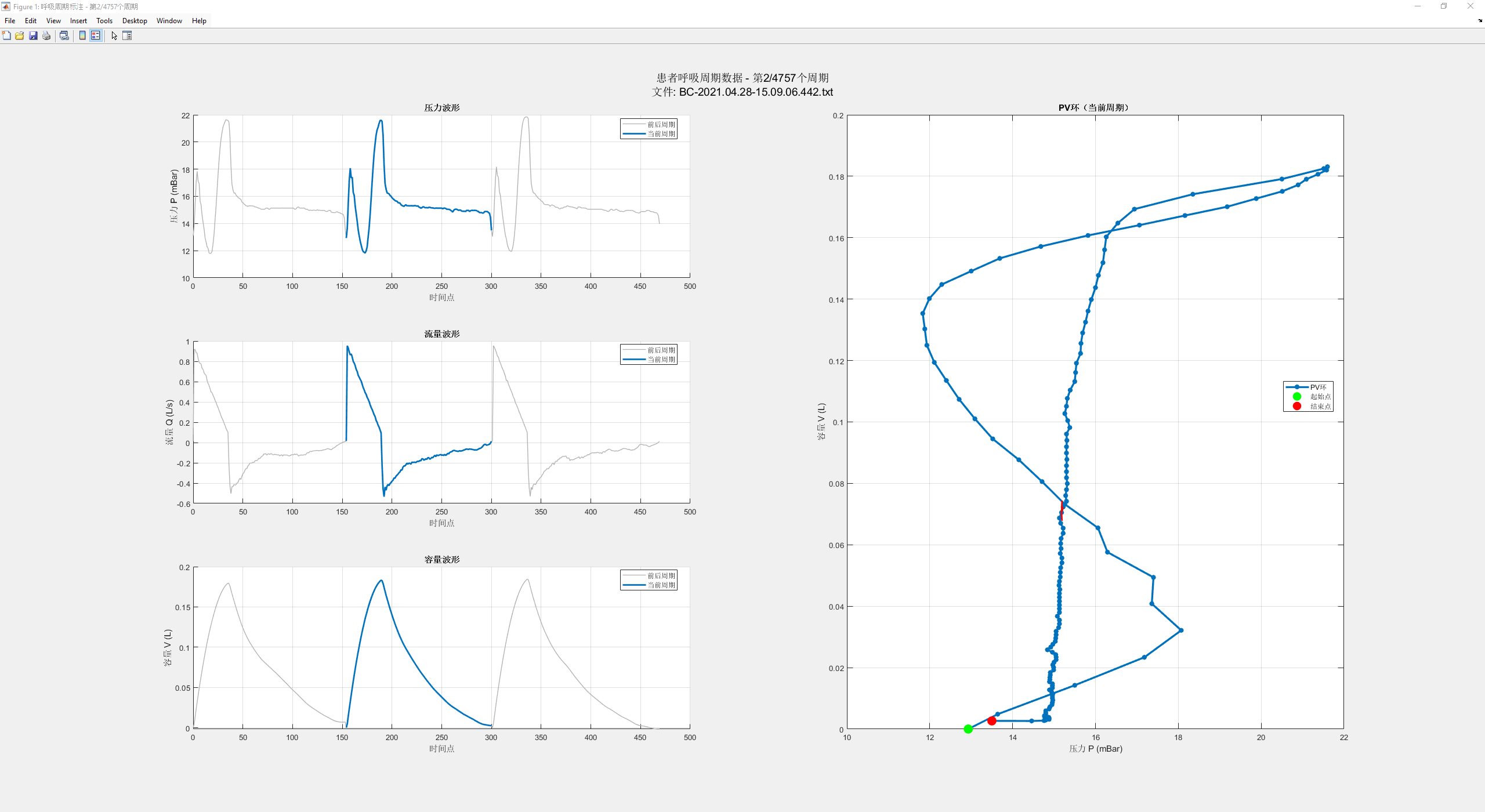

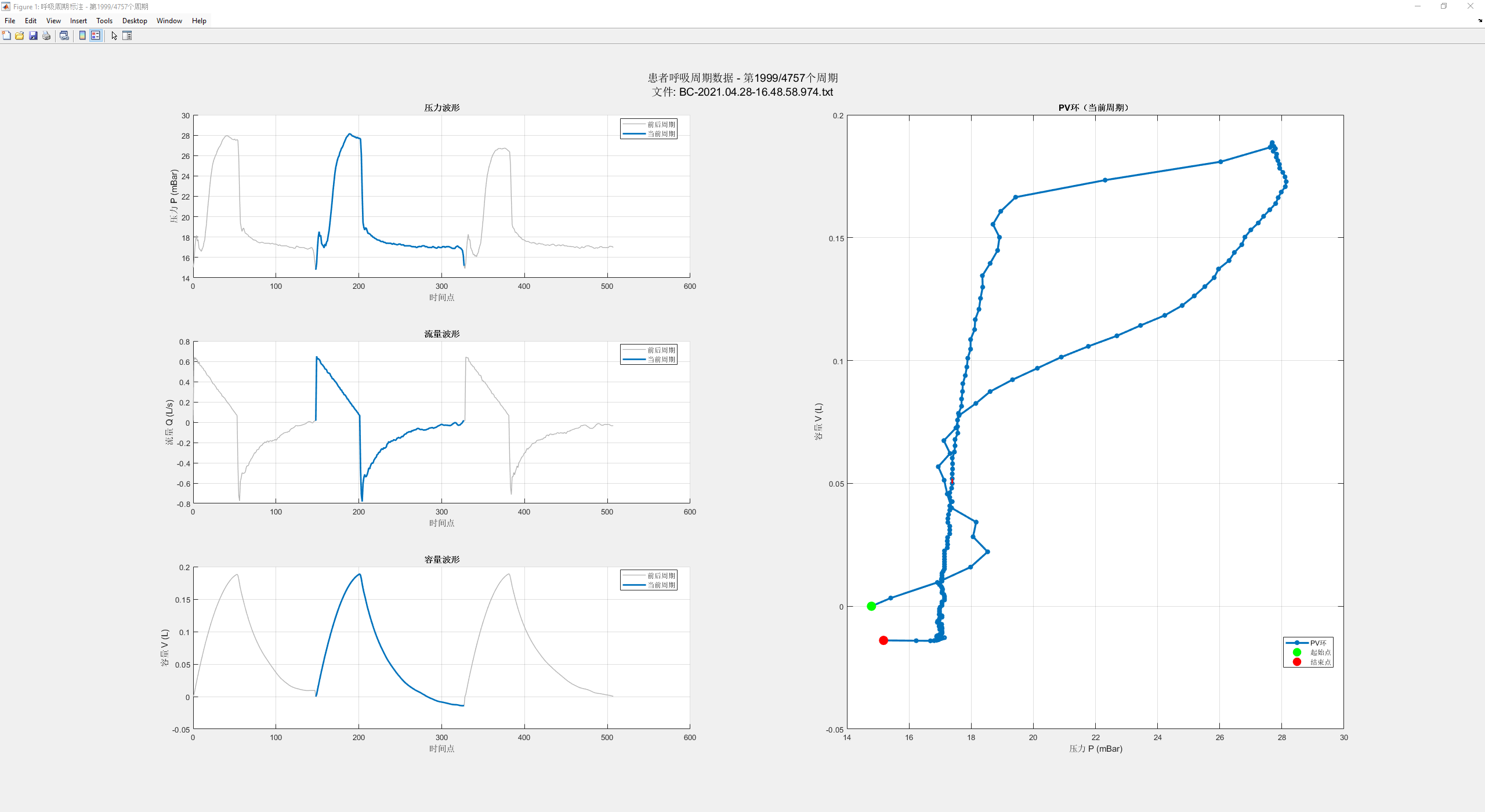

自主呼吸吸气段异常

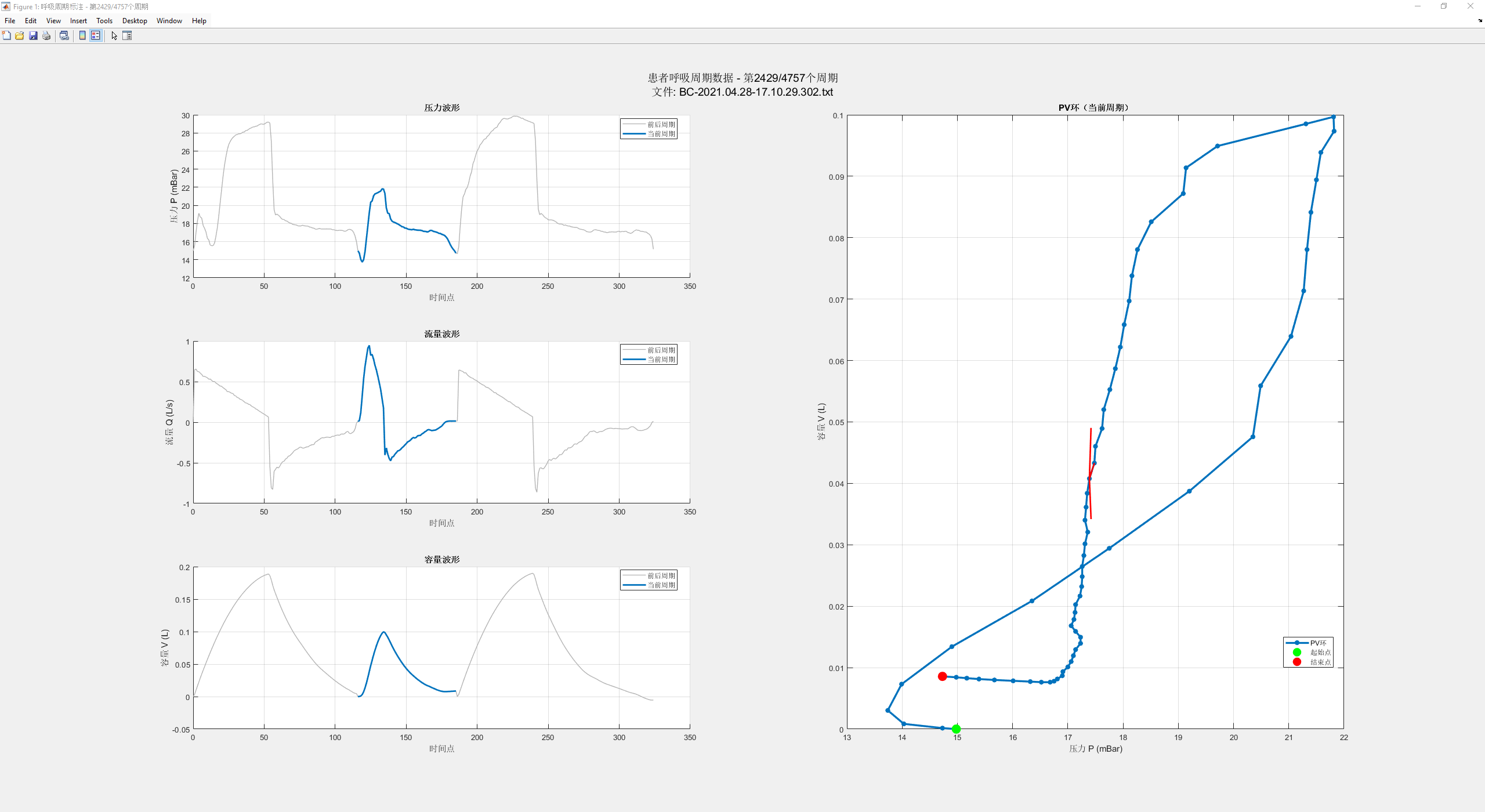

浅快呼吸

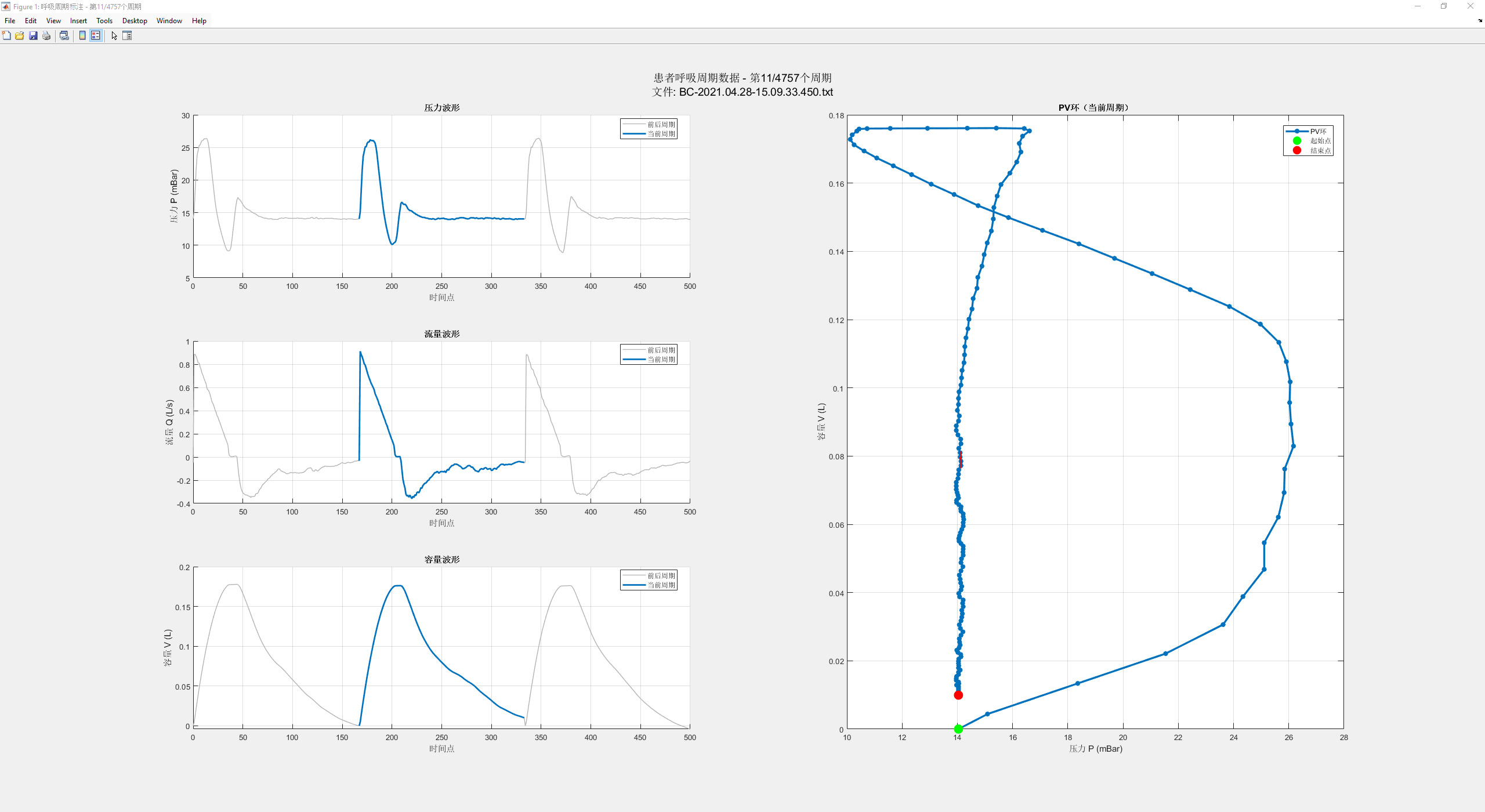

控制通气吸气段对抗

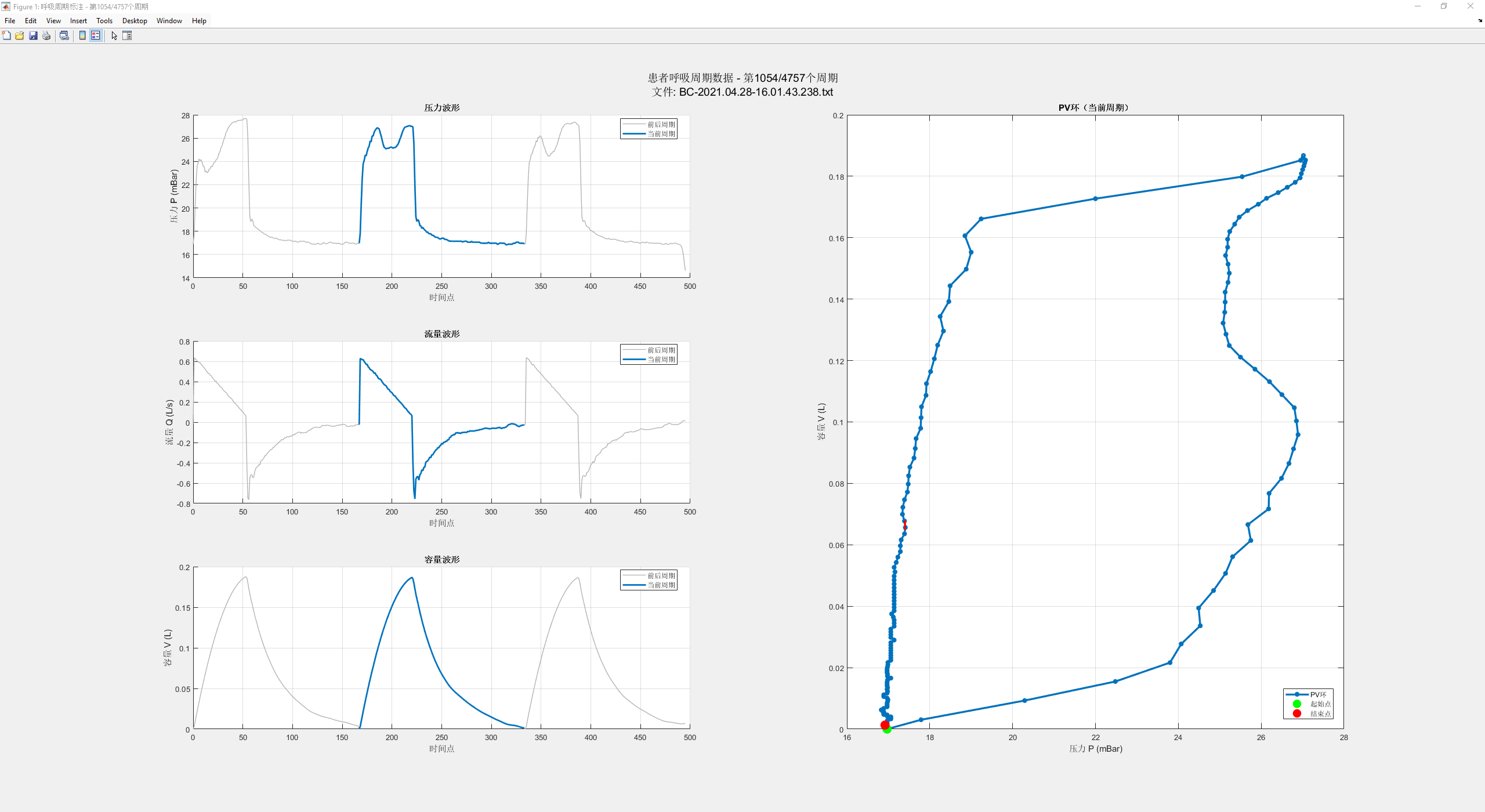

反向触发

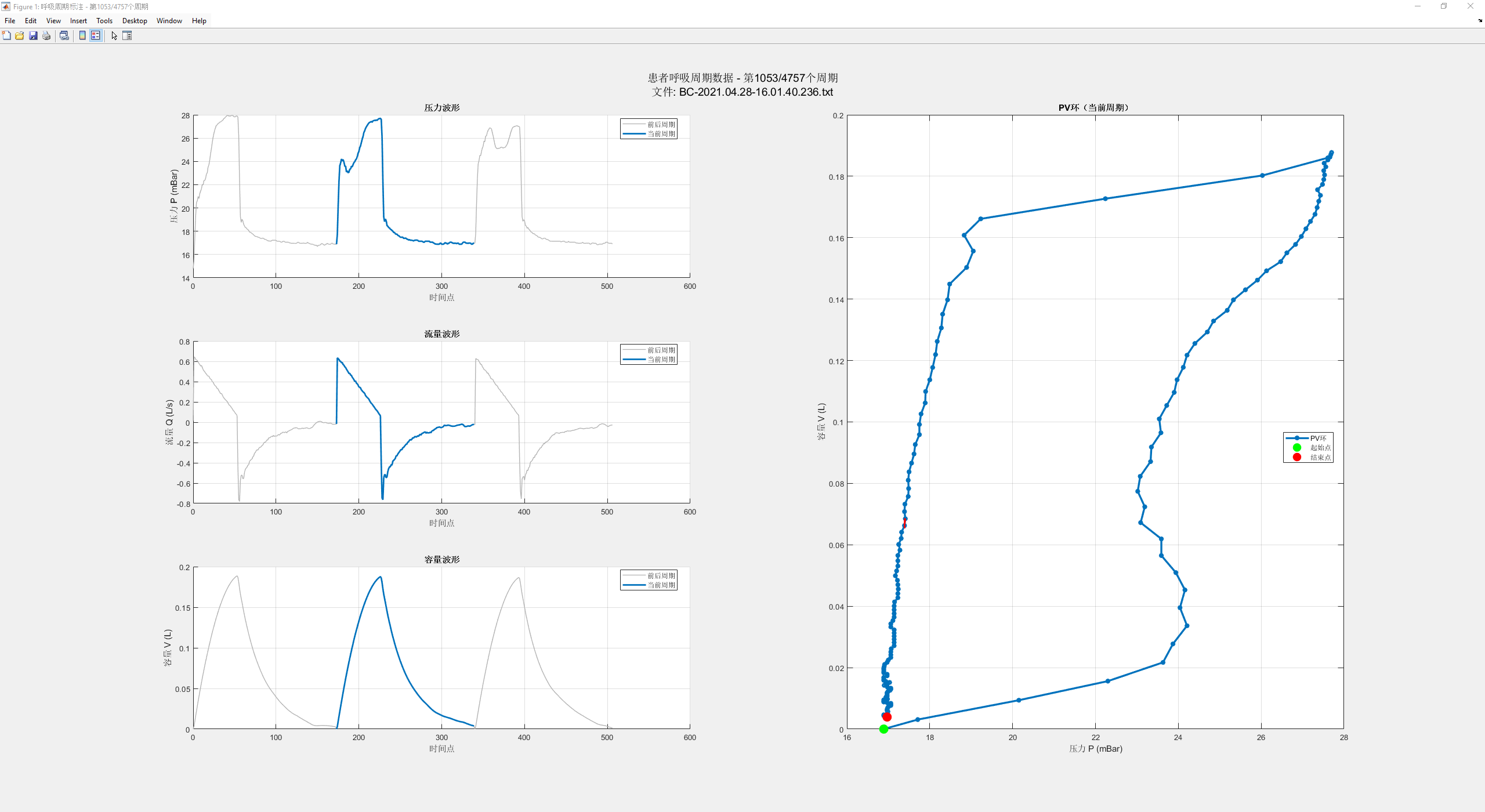

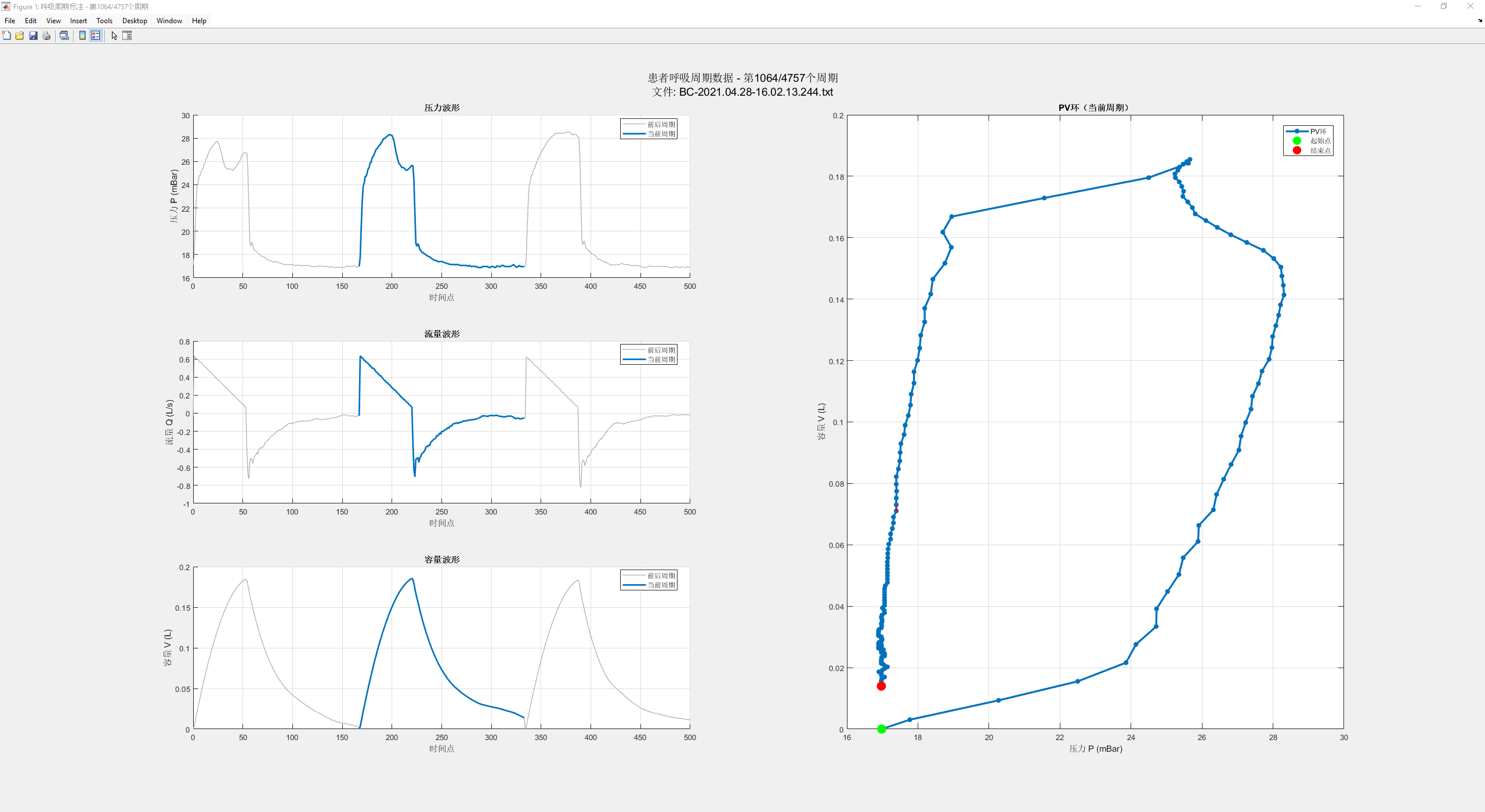

反向触发可能发生在吸气段早、中、晚阶段，PV-loop差异较明显
呼气段自主呼吸触发
特殊情况

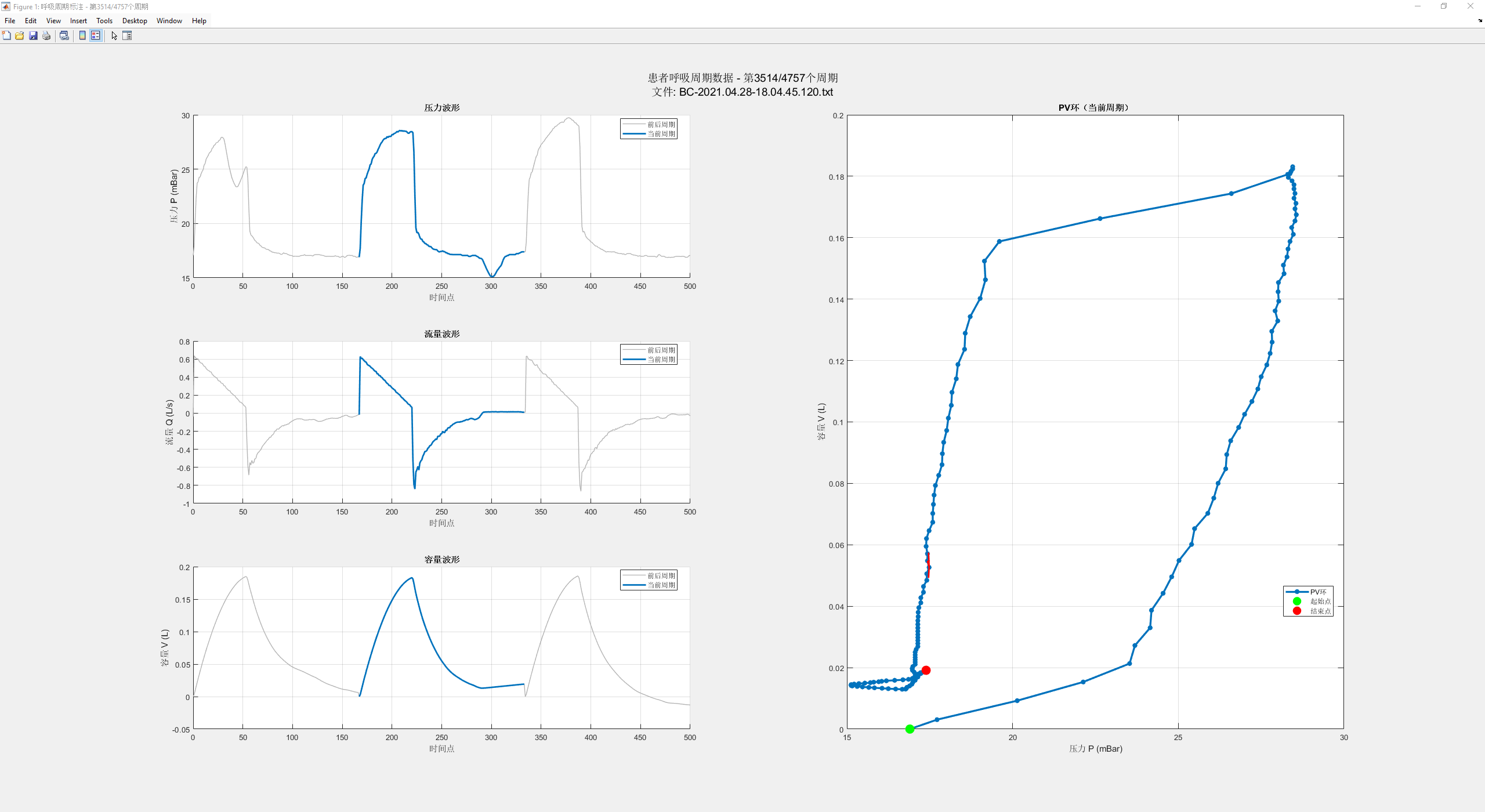

呼气期末期压力下降并回升
描述：呼气末期压力显著低于PEEP，随后重新回升至PEEP，但并未成功触发呼吸机下一次送气，且流量波形无明显异常。发生概率较低，病人5000个呼吸周期约产生2~3次，可能与呼吸机设置有关。

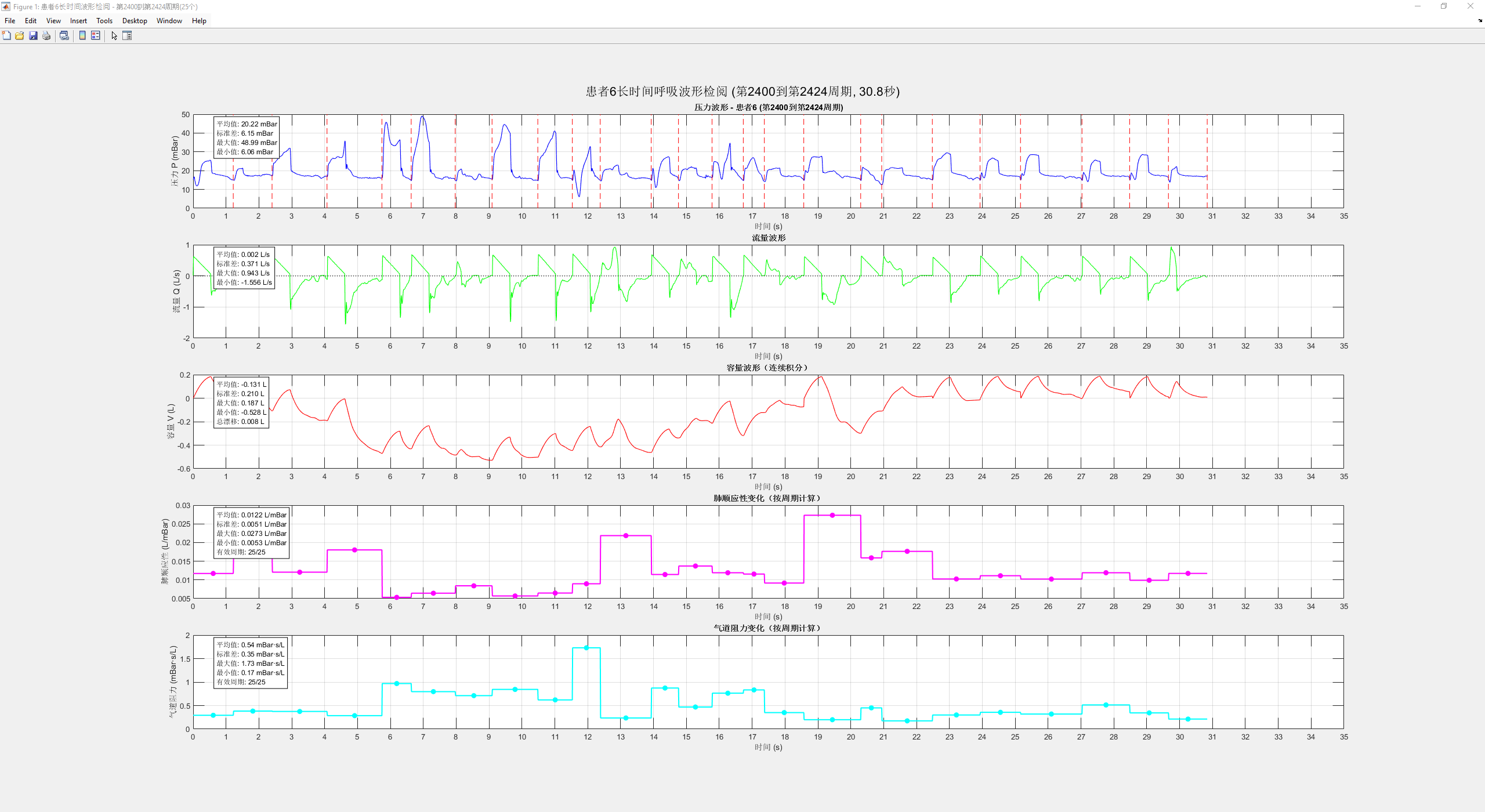

杂乱呼吸
描述：压力流量波形快速变化无明显特征，吸气呼气区分不明显，咳嗽？卡痰？呼吸机管路异物？漏气？原因不明。

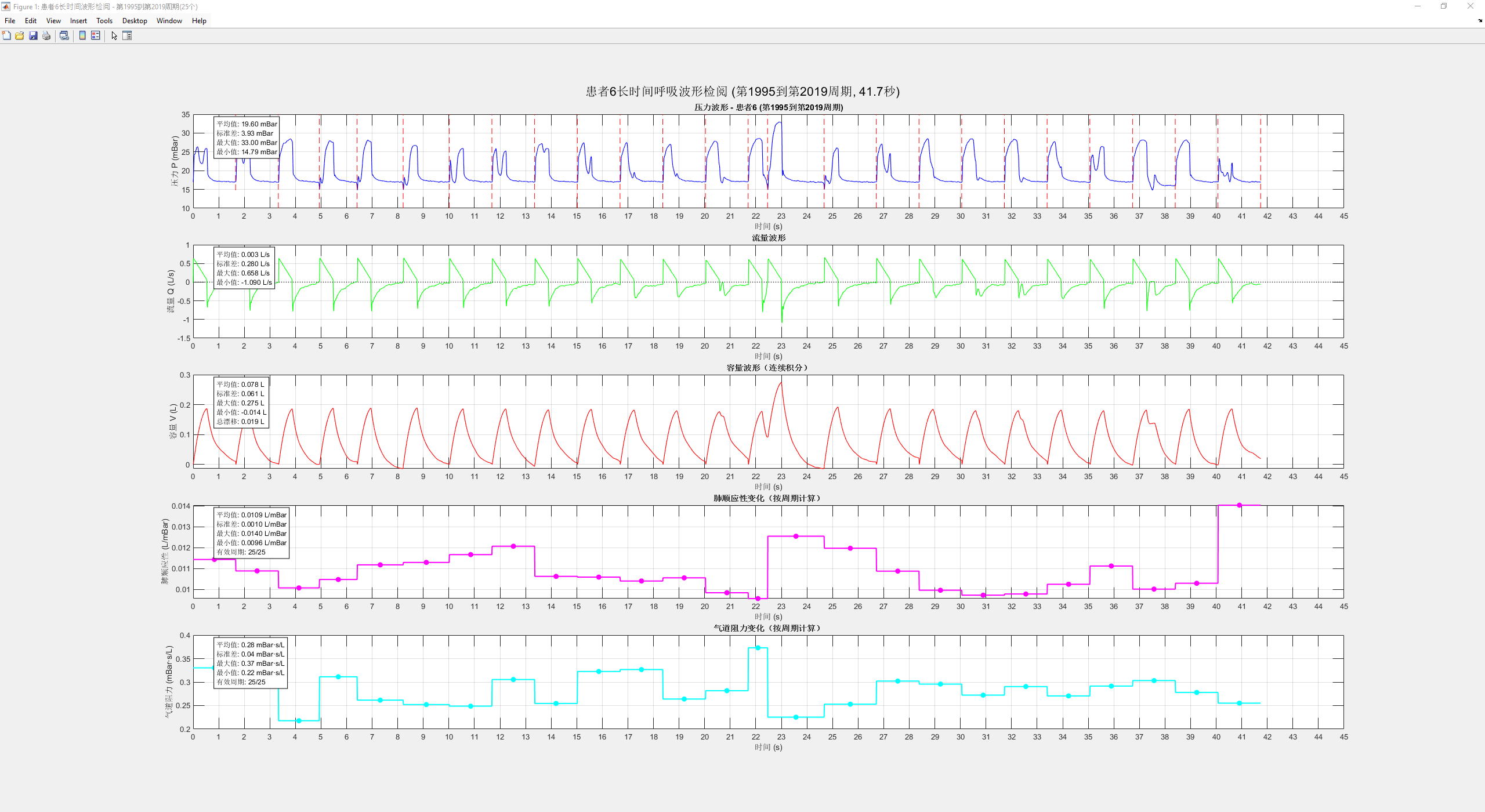

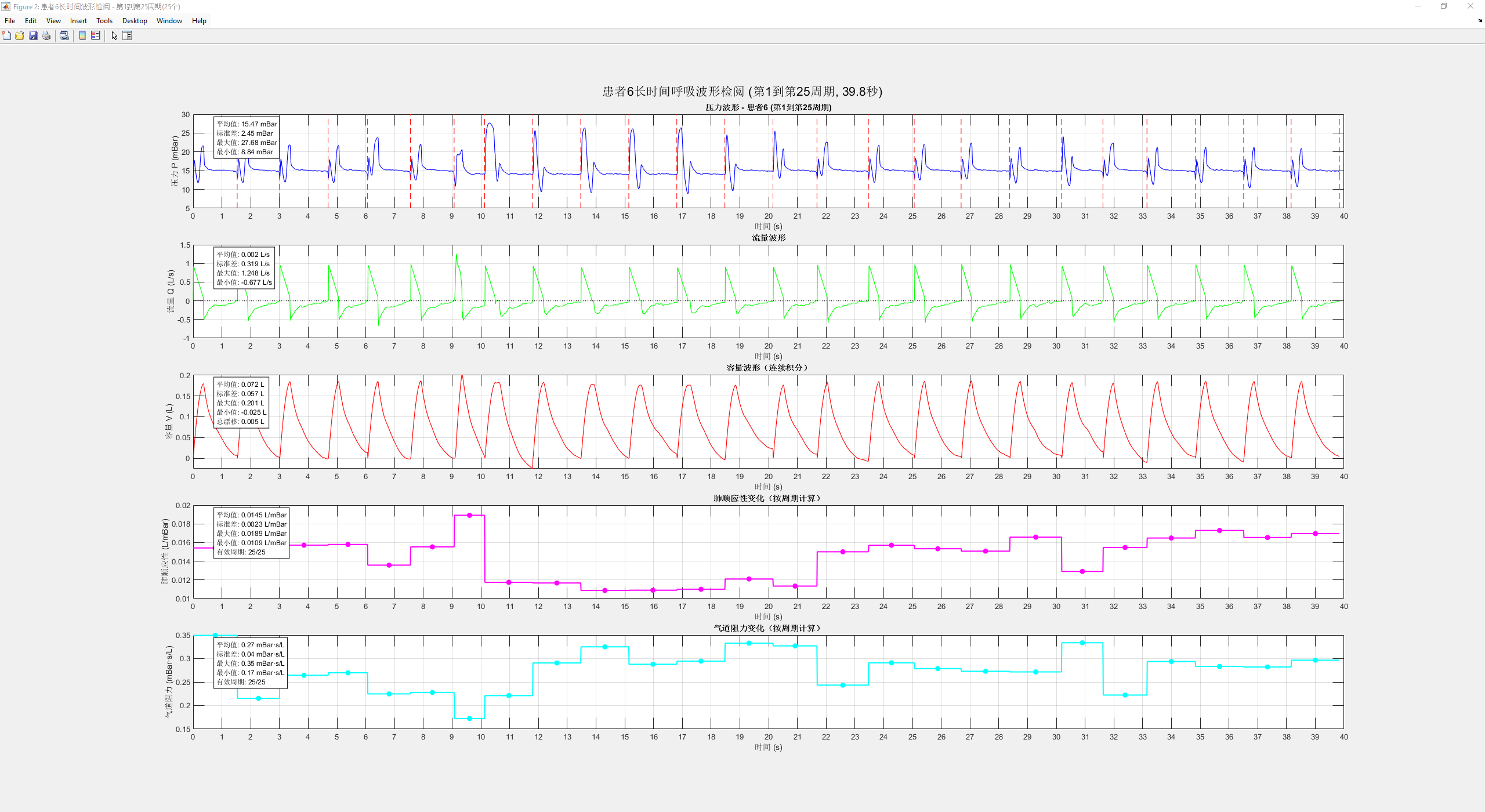

混合 ASYNC
